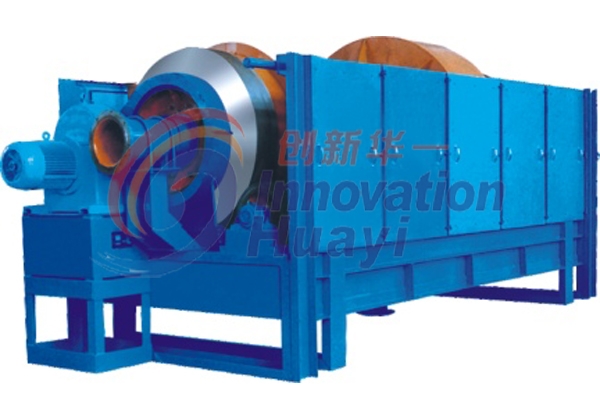

名稱：CXY圓筒篩
詳細信息
|
一、概述
本設備是廢紙回收生產線中的一個粗篩選設備，設置于高濃水力碎漿機之后，對從高濃水力碎漿機中出來的廢
紙漿進行粗篩選，除去大、重、雜物，減輕后面流程中篩選設備的負擔，以利于下一段篩選。
二、主要技術參數
三、結構
本設備主要由以下幾部分組成：
傳動部分：主要由大小齒輪、帶電機的行星擺線針輪減速機組成。大齒輪與篩鼓相連，帶動篩鼓轉動。
篩鼓：主要由左右兩側圓篩、中間槽、托輪及定位托輪組成。
進出口側支座：通過8個地角螺栓固定于地面。
進漿管：主要由進漿管、進漿噴嘴組成，進漿管處安裝一個閘閥，以便調節進漿量。
托輪：由進出口側兩組托輪組成，出渣側托輪起定位作用。每組托輪共有兩個組成。托輪系統包括軸、
軸承座、托輪支架等組成。
噴水管系統：由兩根噴水管、兩個截止閥Z15T10、G1 3/4"、G1 1/4"、水管支架等組成。
7.減速機支座：通過4個地角螺栓固定于地面。
8.漿管支架：支撐漿管，用螺栓與槽體支架相連。
四、使用說明
1.噴水管系統的噴水量可根據進出濃度的情況予以調節。
2.在運轉時，必須有一定的噴水量進行清洗，一側在外部清洗篩鼓，二側在篩鼓內側沖洗雜物，以防止雜
物在篩鼓出渣時帶出良漿。
3.廢紙漿料從高濃水力碎漿機中出來后，根據后面流程濃度的要求，將進漿稀釋，如果后面配至高濃除渣
器，則常將圓筒篩進漿濃度稀釋至5％左右。進漿濃度太高，不利于漿料的篩選、雜物的除去，出漿濃度則
控制在2～4％。為了便于圓筒篩篩選，對廢紙漿篩選時，在廢紙進入高濃碎漿機前，一定要進行人工挑選，
除去大雜物。
4.軸承軸承座的潤滑劑采用鈣基潤滑劑(GB491-65)代號ZG-1,齒輪潤滑用工業齒輪油(SY1172-80)。
五、易損件
六、售后服務
免費指導安裝，負責調試。
|
